產品概述：

STC可調恒溫式蒸汽疏水閥屬熱靜力型中的一種新產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和組成的感溫混和物，利用其對溫度的熱脹冷縮及狀態變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍內根據情況要求用調節螺釘進行調節。


主要詳細參數：



STC可調恒溫式蒸汽疏水閥閥芯不銹鋼波紋管內充種汽化溫度低于水飽和溫度的液體。隨蒸汽溫度變化控制閥門開關，該閥設有調整螺栓，可根據需要調節使用溫度，般過冷度調整范圍低于飽和溫度15℃-40℃，背壓率大于70%。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下，處于開啟位置；當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥開始關閉，隨蒸汽溫度變化控制閥門開關，阻汽排水。

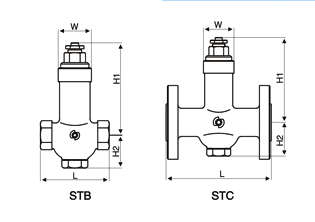

結構圖：



連接尺寸：

型號（DN）	外形尺寸 External　Dimensions		排量 T/h	型號（DN） Type ST8-15	外形尺寸 External Dimensions		排量 T/h	法蘭外徑 D
	長L	高H			長L	高H
ST8-15	120	65	1.4	STB16-15	90	150	3.0
ST8-20	120	65	3.0	STB16-20	100	150	4.0
ST8-25	130	70	4.0	STB16-25	120	165	5.0
ST16-15	120	65	3.0	STB10-40	140	185	9.0

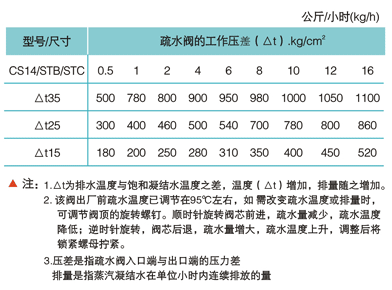

排水表：
